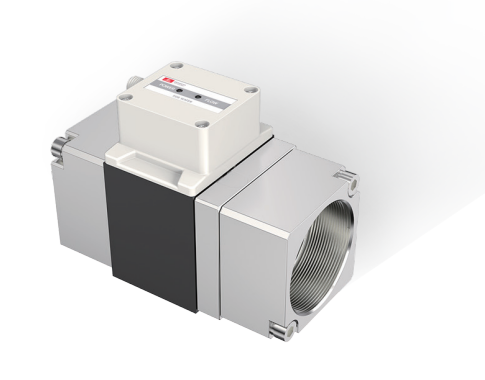

Sensor Aliran Vorteks Siri ADW FV: Pengukuran Aliran Cecair yang Tepat & Modular

Pengukuran aliran cecair yang tepat dan boleh dipercayai amat penting untuk kawalan proses, pengurusan sumber, serta kecekapan sistem dalam pelbagai industri. Sensor aliran vorteks siri ADW FV menawarkan penyelesaian kukuh berasaskan prinsip Kármán vortex street yang terbukti, memberikan data aliran berprestasi tinggi dengan fleksibiliti luar biasa melalui reka bentuk modular.

Pameran di CES 2026 (Las Vegas, USA)

Sensor Aliran Vorteks ADW FV telah dipamerkan di:

Consumer Electronics Show (CES)
Tarikh: 6 – 9 Januari 2026
Lokasi: Las Vegas, Amerika Syarikat
Nombor Booth: North Hall 10529

Prinsip Operasi: Memanfaatkan Kesan Vorteks Kármán

Asas operasi sensor ini bergantung kepada dinamik bendalir. Apabila medium cecair mengalir melalui bluff body (penjana vorteks) yang direka dengan tepat, aliran akan berpisah dan menghasilkan corak vorteks berkala yang terlerai secara berselang-seli dari kedua-dua sisi.

? Frekuensi pelepasan vorteks ini adalah berkadar terus dengan halaju aliran bendalir.
? Penerima transduser piezoelektrik berkepekaan tinggi mengesan turun naik tekanan halus yang dihasilkan oleh setiap vorteks dan menukarkan frekuensi tersebut kepada isyarat elektrik mentah.

Isyarat ini kemudiannya:

1. diperkemas melalui penguat pembeza (differential amplifier) dan litar penapis,

2. diproses serta ditentukur (calibrated),

3. dan akhirnya menghasilkan bacaan halaju bendalir yang tepat.

Dengan menggabungkan halaju aliran dan luas keratan rentas paip, sistem boleh mengira kadar aliran isipadu (volumetric flow rate).

Reka Bentuk Modular untuk Penyelesaian Tersuai

Sensor ADW FV direka untuk fleksibiliti. Sistem utama terdiri daripada:

• paip aliran (flow pipe),

• penjana vorteks (vortex generator),

• penerima transduser piezoelektrik,

• modul pemprosesan isyarat teras.

Selain itu, ia menyokong pelbagai modul pilihan yang boleh digabungkan mengikut keperluan aplikasi:

✅ Modul Suhu – Untuk pengiraan kadar aliran jisim (mass flow) dengan pampasan suhu.
✅ Modul Paparan – Untuk paparan bacaan aliran masa nyata secara lokal.

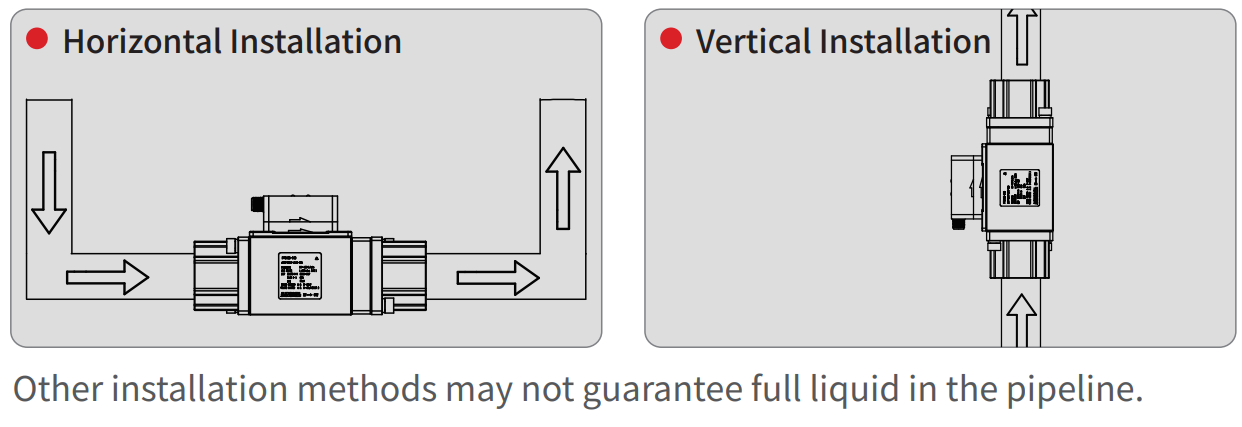

✅ Modul Sambungan Seksyen Paip – Memudahkan pemasangan dan keserasian dengan sistem paip berlainan.
✅ Modul Komunikasi Output – Menyediakan pilihan output seperti voltan, arus, atau komunikasi digital RS-485.

Kelebihan Prestasi Utama

⭐ Ketepatan Pengukuran Tinggi
Memberi prestasi yang stabil dengan ketepatan ±3% daripada Full Scale (F.S.).

⭐ Reka Bentuk Kompak & Efisien
Struktur yang dioptimumkan membantu:

• mengurangkan pembentukan gelembung dalam cecair,

• memastikan kehilangan tekanan rendah (low pressure drop),
  sekali gus mengekalkan kecekapan tenaga sistem.

⭐ Fleksibiliti Output
Menyokong pelbagai output elektrik standard industri untuk integrasi mudah dengan sistem kawalan dan pemantauan sedia ada.

⭐ Modular & Bersedia Masa Depan (Future-Proof)
Reka bentuk modular membolehkan ciri tambahan ditambah apabila keperluan berubah—melindungi pelaburan jangka panjang pengguna.

Kesimpulan

Sensor aliran vorteks siri ADW FV menggabungkan fizik yang terbukti dengan kejuruteraan yang pintar dan boleh disesuaikan. Ia menyediakan kaedah pengukuran aliran cecair yang tepat, rendah impak, dan mudah diintegrasikan, menjadikannya pilihan ideal untuk aplikasi seperti:

• rawatan air,

• pemprosesan kimia,

• HVAC,

• serta pemantauan industri umum
  yang memerlukan ketepatan, kebolehpercayaan dan fleksibiliti integrasi sistem.
